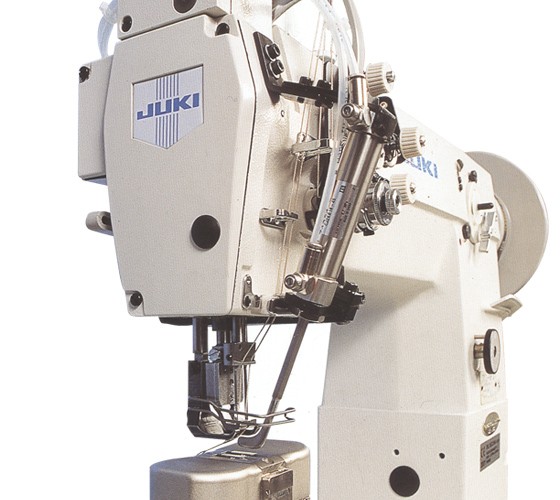

PLC 1710 - PLC-1760 Masina cu brat cilindric, triplu transport, 1 ac cusatura rigida, graifar vertical

PLC-1710-7

triplu transport taiere fir graifar vertical

PLC-1710

triplu transport graifar vertical

PLC-1760-7

triplu transport taiere fir graifar vertical 2 ace

PLC-1760

triplu transport graifar vertical 2 ace

PLC-1760L

triplu transport graifar vertical 2 ace

Descriere:

Modelele PLC – 1700 beneficind de un triplu transport eficient, masina raspunde cu succes materialelor foarte groase din sectorul mobilierului tapitat si tapiteriilor auto, asigurand o cusatura consistenta, lipsita de pasi inegali sau incretiri nedorite ale materialului.

Detalii tehnice:

  • Masina de cusut cu coloana, 1 ac sau 2 ace, cusatura rigida, utilizata pentru materiale groase.
  • triplu transport - transport inferior, transport superior si transportul acului in material;
  • ridicare automata a piciorusului de presare - actionat pneumatic;
  • graifar vertical de capacitate marita;
  • ajustarea pe verticala a transportului alternative, functie de grosimea materialului (sau numarului de straturi cusute)
  • mecanism de miscare pe verticala a piciorusului transportor ce mentine constanta in timpul coaserii, distanta dintre piciorusul de presare si piciorusul transportor odata cu schimbarea grosimii de material. Ajustarea se face cu ajutorul unei role plasate deasupra capului masinii;
  • in momentul ajustarii distantei dintre piciorusul de presare si cel transportor, masina modifica in mod automat cu aceeasi valoare, viteza de coasere a masinii fata de viteza maxima;
  • traiectoria transportului inferior se executa sub forma rectangulara (nu eliptic ca cele standard) ce asigura un transport uniform pe toata suprafata dintilor transportori si elimina riscul de aparitie a cusaturilor incretite in cazul materialelor multistrat;
  • mecanism dublu de tensionare a firului de la ac, ce permite coaserea cu tensionare marita chiar si in cazul unor fire mai groase, rezultand o cusatura perfecta pe toate tipurile de material;
  • dispozitiv de siguranta a graifarului: in cazul in care in mod accidental se produce o aglomeratie de fir in jurul graifarului, acest dispozitiv actioneaza in mod automat, decupland axul de rotatie al graifarului si prevenind ruperea graifarului;
  • mecanism pentru ajustarea micrometrica a transportului inferior;
  • inaltimea coloanei: 161,7mm;
  • distanta de la ac la bratul masinii: 255mm;
  • sistem de lubrifiere: centralizat;


Model

PLC-1710-7, 1710
PLC-1760-7, 1760

PLC-1760L

Viteza max.

2,500 imp/min

1,800 imp/min (p=010mm)
1,600 imp/min (p=10
12mm))

Pas max. cusatura

9mm

12mm

Inaltime ridicare piciorus

Automat: 16mm

Valoarea transportului alternativ

16.5mm (1710-7, 1760-7, 1760L)
2.5
6.5mm (1710, 1760)

Sistemul acului

134A35 (Nm140)

Nm110Nm160

134A35 (Nm200)

Nm140Nm200

Finite fir

#30#5, B46B138,

Nm=60/320/3

#8#0, B92B207,

Nm=30/315/3
